由于变压器绕组具有较大的电感和较小的电阻，因此在测量直流电阻时，绕组在直流电压作用下，从充电至稳定所需的时间很长，尤其是容量大、电压高的变压器，测量一次电阻往往需要十几分钟到几十分钟，由于一个变压器测量不同分接头下的各相电阻要进行十多次，花费几小时，而运行变压器的停电时间是有限的，因此，必须采取措施加快测量速度，提高试验效率。

加快测量变压器直流电阻速度的关键是缩短充电的稳定时间。根据电感回路施加直流电压的充电过滤过程的时间常数T=L/R可知，缩短充电时间的办法是减小电感量L或增大电阻R，而增大电阻是比较简单可行的办法。实际应用时是采用突然增大电阻的办法，即在试验接线中串联一个合格的附加电阻，试验开始时，将附加电阻短路，使电流达到预定的稳定值后将附加电阻投入，这样就能大大地缩短温度时间。由于实际试验时，大容量的变压器测量一般采用双臂电桥，所以下面以双臂电桥为例，说明缩短测量时间的方法。

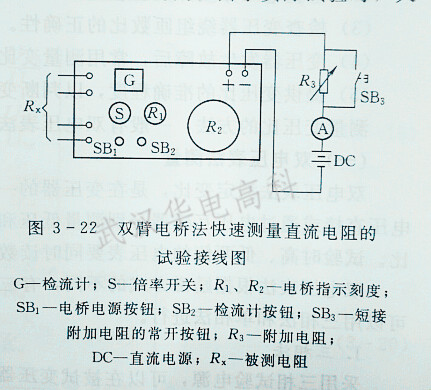

（1）试验接线。用双臂电桥测量绕组直流电阻时，缩短测量时间的试验接线图如图3-22所示。

（1）附加电阻的选择。附加电阻可选用10~100Ω的滑线电阻，试验时应适当调节其大小，使接通或断开SB₂时候，电流表指示值有明显变化。

（2）试验步骤。按试验接线图接好线后，按下SB₁和SB₃按钮，调节电阻R₃，使其在SB₃断开时电流表能明显减少，电流稳定后，按下检流计按钮SB₂，调整电桥平衡后，即可读数记录。

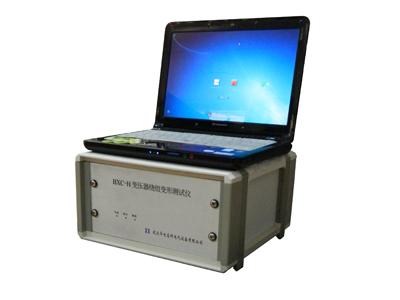

BXC-H变压器绕组变形测试仪
