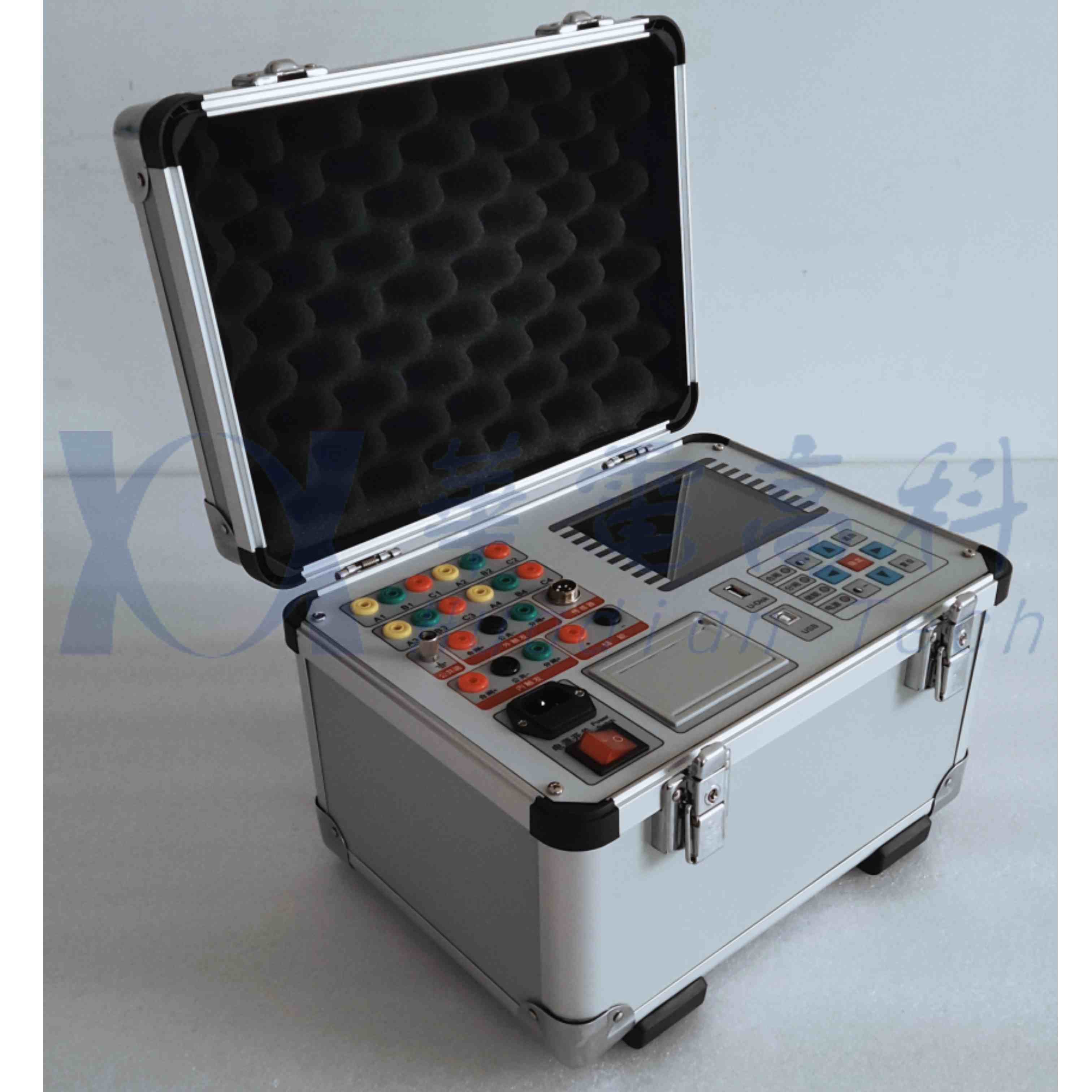

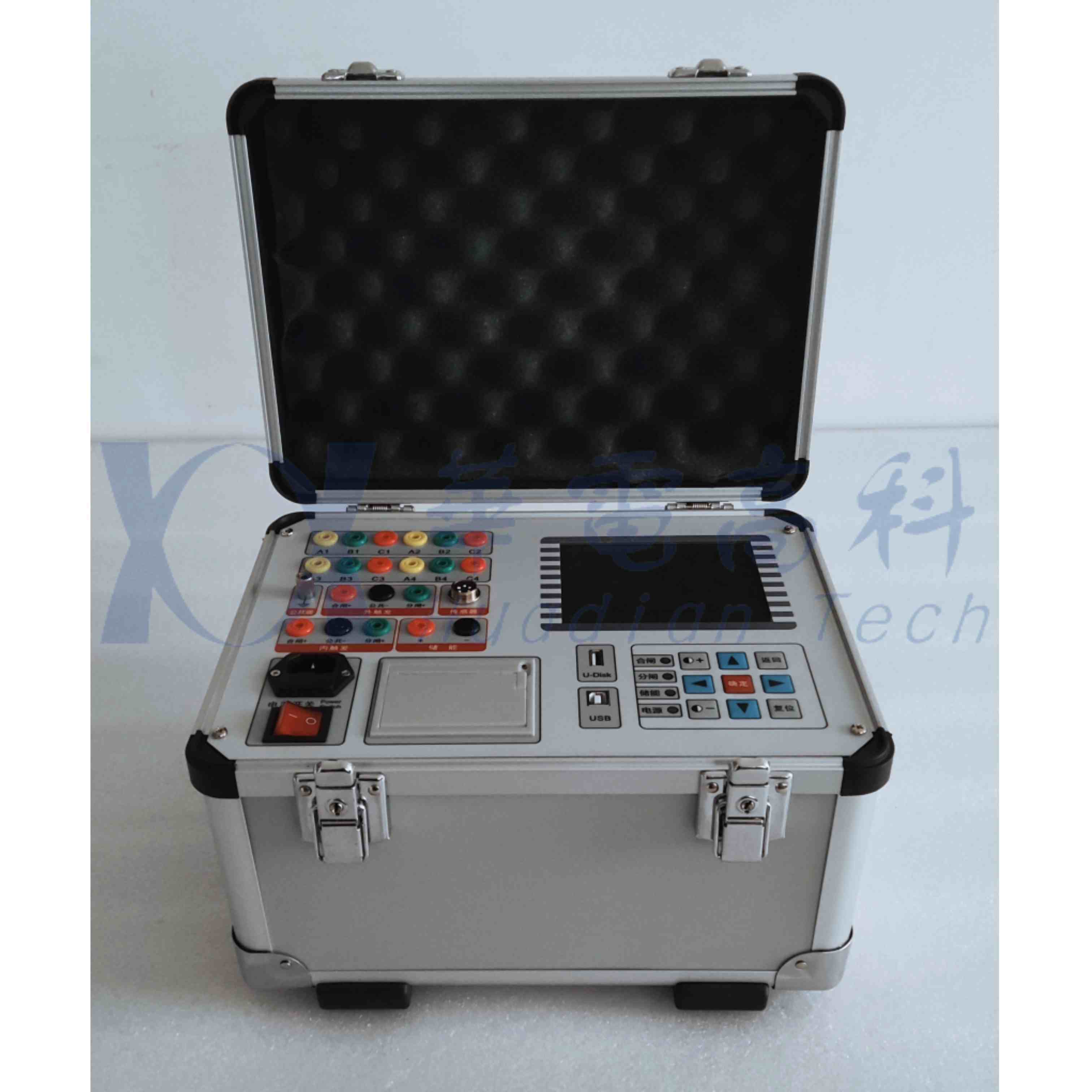

GKC-802断路器动作特性分析仪


适用于少油、真空、SF6高压断路器动特性综合测试。也可用于低压电器,如接触器、继电器的分合闸时间、同期性的测量。

参考标准:DL/T 846.3-2004

1.时    间:12个断口的固有分、合闸时间,同相同期、相间同期。
2.重 合 闸:每断口的合-分,分-合,分-合-分过程时间。
3.弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。
4.速    度:刚分、刚合速度,最大速度,时间-行程特性曲线。
5.行    程:总行程,开距,超行程,过冲行程,反弹幅值。
6.电    流:分、合闸线圈的分、合闸电流值、电流波形图。
7.动作电压:数字可调动作电源,自动完成低电压动作试验,测量断路器的动作电压值。
解决方案:
1、SF6断路器试验方案 2、石墨型开关试验方案

有关产品购买、信息咨询、技术资料等欢迎致电:400-027-9180 或是 点击这里马上咨询

断路器动作特性分析仪是精心设计的新一代智能仪器,使现场试验人员操作极其简便;硬件实现了抗干扰,在软件上也编制了抗干扰程序。从而提高了可靠性,重复性能好。

技术参数

  1.使用环境
      输入电源:220V±10% 50Hz±10%      大气压力:86~106kpa
      温    度:-10~40℃               湿    度:≦80%RH
    2.安全性能
      绝缘电阻:>2MΩ
      介电强度:电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。
    3.基本参数
      时    间:量程: 4000.0ms       分辩率:0.1ms
      误    差:①100ms以内          0.1ms±1个字
                ②100ms以上          0.1%±1个字
        ③同期
      速    度:量程:20.00m/s       分辩率:0.01m/s
      误    差:①0-2m/s以内         ±0.1m/s±1个字
                ②100ms以上          ±0.2m/s±1个字
      行    程:


量 程
分辩率
误 差
真空断路器
50.0mm
0.1mm
1%±1个字
SF6断路器
300.0mm
1mm
少油断路器
600.0mm
1mm

      电    流:量程 20.00A              分辩率:0.01A
      输出电源:DC30~250V数字可调/20A(瞬时工作)
      外形尺寸:360mm×280mm×300mm
      仪器重量:9kg

产品描述

    GKC802断路器动作特性分析仪是精心设计的新一代智能仪器。使现场试验人员操作极其简便;硬件实现了抗干扰,在软件上也编制了抗干扰程序。从而提高了可靠性,重复性能好。
    该仪器适用于少油、真空、SF6高压断路器动特性综合测试。也可用于低压电器,如接触器、继电器的分合闸时间、同期性的测量。
