变压器遭雷击故障前后的各项试验的分析
　　某变电所110kV容量为20000kVA变压器遭雷击故障前后的各项试验的分析，其试验结果如表1所示。
　　表1　色谱试验数据
　　日期 H2 CO CO2 CH4 C2H6 C2H4 C2H2 总烃 备注
　　6.17 28.2 126.5 2136.8 4.6 6.3 0.4 0.4 17.7 定试
　　10.15 20.8 148.3 2149.3 3.2 4.5 1.1 1.1 14.9 定试
　　11.11 130.4 150.8 2624.0 48.8 16.3 93.4 123.4 281.9 雷击后

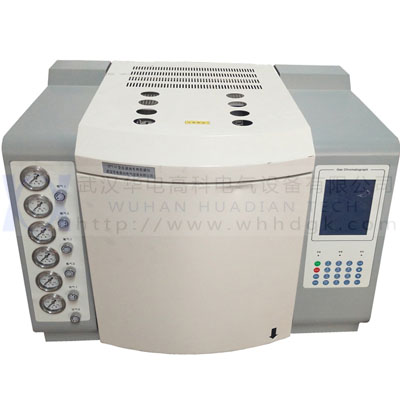

　　1.油中溶解气体分析：油中溶解气体分析之所以能检测与诊断变压器等充油电力设备内部的潜伏性故障，是因为它必须满足以下三个条件来达到目的。
　　①故障下产气的累计性。充油电力设备的潜伏性故障所产生的可燃性气体，大部分会溶解于油。随着故障的持续，这些气体在油中不断积累，直至饱和甚至析出气泡。因此，油中故障气体的含量即其累计程度是诊断故障存在与发展情况的一个依据。
　　②故障下产气的速率。正常情况下充油电力设备在热和电场的作用下，也老化分解出少量的可燃性气体，但产气速率应很缓慢。因此，故障气体的产气速率，也是诊断故障的存在与发展程度的另一个依据。
　　③故障下产气的特征。变压器内部不同故障下，产生的气体有不同的特征。例如：局部放电时总会有氢气；较高温度的过热时总会有乙烯；而电弧放电时也总会有乙炔。因此，故障下产气的特征是诊断故障性质的又一个依据。
　　2.绝缘试验结果：从绝缘试验结果来看，绝缘试验一切正常。故障前后基本相同，同时也找不出任何绝缘缺陷的依据。而色谱试验分析如下：
　　①各种故障气体的产气累计有明显的反映，导致主变压器重瓦斯动作，防暴筒喷油。
　　②总烃相对产气速率：
　　rr＝(Ci2-Ci1)/Ci1×(1/△t)×100%
　　式中 rr-相对产气速率，%/月
　　 Ci2-第二次取样测得总烃含量，μl/L
　　 Ci1-第一次取样测得总烃含量，μl/L
　　 △t-两次取样分析时间间隔的实际运行时间，月
　　仅以后两次试验为依据，计算得相对产气速率：
　　rr＝(289.1-14.9)/14.9×(1/0.9)×100%＝2004.2%/月
　　而部颁《导则》相对产气速率的注意值为10%/月(现已严重超过注意值)
　　③特征气体：氢气、甲烷、乙烷、乙烯、乙炔有明显的大幅度增长，而乙炔和总烃已远远超出部颁《导则》的注意值标准。
　　④通过故障性质的三比值法计算得知是高能量的放电性故障。
　　通过吊芯检查发现：一次B相线圈(该变压器为纠结式结构)，从第9盘到第10盘之间有明显的严重放电烧伤痕迹，导线也有局部烧伤的痕迹。经检修处理，消除了故障。避免了故障的蔓延。现在该主变运行良好。
　　3.应注意的问题
　　(1) 该主变在遭到雷击前已存在微小的潜伏性故障，在这种情况下，色谱试验应力争准确、适当的缩短试验周期加强监督。
　　(2) 该变压器是遭受到强大的感应雷，沿导线进来的极性波作用在变压器的绕组上，使盘间局部电压升高而产生间隙性的放电。虽然局部匝、层间绝缘损坏尚未构成金属短路，但对地主绝缘未遭到破坏，因此，高压各项试验均为合格，无异常所见，也属正常。
　　(3) 色谱分析是指在同一个充油设备中任何部位，只要有故障，均可明显的反应出来。其中包括放电性故障和过热性故障等。所以从该变压器的乙炔和总烃的数值完全可反映出有大量的放电性故障存在。
　　(4) 该变压器最后决定吊芯检查是依据色谱分析的气体含量决定的。若没有色谱的分析依据，单凭高压试验数据决定投入运行的结论是不够的，而该故障是属于严重的放电性故障。若在这种情况下投入运行，很可能由于合闸的瞬间产生操作过电压，使受到损坏的绝缘部分重新建弧，导致在工频状态下将事故扩大烧损变压器。

---
