变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。

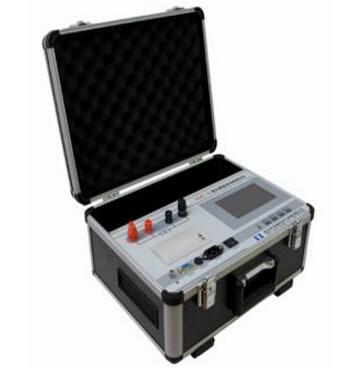

　　1、变压器直流电阻测试仪采用高速16位A/D转换器，测量数据稳定，重复性好。
　　2、自动程控电流源技术，电流源共设1000个电流档位，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态，无须手动切换电流换档。
　　3、响应速度快，在测量状态可以直接转换分接开关，仪器会自动提示，新的电阻值很快就会显示出来。
　　4、高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。
　　5、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
　　6、变压器直流电阻测试仪可显示测量电流和测量时间。
　　7、智能化功率管理技术，可有效减轻仪器内部发热。
　　8、变压器直流电阻测试仪可储存120次测量数据，掉电不丢失。
　　9、全部汉字菜单及操作提示，直观方便。
　　测量方法
　　测量变压器直流电阻主要有电流电压表法、平衡电桥法和辅助测量法（数字电桥法）。变压器直流电阻缩短测量时间的方法主要有回路电阻突变法、恒流源法、助磁法、消磁法和数字式直流电阻测试仪。
　　1. 电流电压表法。电流电压表法又称电压降法。电压降法的测量原理是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，测量出通过绕组的电流及绕组上的电压降，根据欧姆定律即可算出绕组的直流电阻。测量接线如图1所示。
　　2. 减小回路电感——全压恒流源法。全压恒流电源是由一恒压电压源和一恒流源及控制回路构成，恒压源的无载直流电压一般为45-100V，其作用是在充电初始使电流有较快的上升速度；恒流源则强迫充电电流很快稳定在预定值（即恒压源下充电，恒流源下测量）。将其应用于电桥法或电压降法中，能大大减少充电时间，准确迅速地测量大型变压器绕组的直流电阻。
　　3. 减小回路电感——助磁法。变压器铁心是非线性铁磁材料，当励磁电流产生的磁势足够大时，变压器铁心会因磁饱和而使L减小，助磁法就是基于铁心的这样一种特性提出来的。
　　4. 减小回路电感——消磁法。同一铁心柱的两个绕组中通以相反的的电流以使磁通抵消，从而使测量电路达到基本属于纯电阻（L≈0）的线性电路，使测量准确稳定、简单迅速。

---
