什么是电流互感器的减极性

您的位置:首页 >> 服务支持 >> 技术文章

       电流互感器的减极性“减”字含义?电流互感器端子,我国采用减极性标注法。用字母L表示一次绕组端子,字母K表示二次绕组端子,例如L1-L2、K1-K2,其极性关系为L1和K1的各出线端子在同一瞬间具有同一极性。所谓同一极性,即当电流都同时从两个端子进入绕组,他们所产生的磁通方向是一致的。这种端子标志的规定牌上就是以往标准所规定的减极性,即一次电流从L1端进入绕组,二次电流从K1端流出经外部回路到K2端进入绕组,两者所产生的磁通方向相反。
    但对其“减”字怎么个“减”法却没有说明,这个“减”字一直困惑着我。互联网上也没有查到对这一“减”字怎么个减法的说明。
    具体如下:
    按线圈绕线有头与尾。在电流互感器中我们把一、二次绕组同时进入线圈的称为头,而另一段称为末端(尾)。按照规定,电流互感器一次线圈首端标为L1,尾端标为L2;二次线圈的首端标为K1,尾端标为K2。当一次绕组有电流进入时,根据楞次定律:感应电流在回路中产生的磁通总是反抗(或阻碍)原磁通的变化。即二次线圈产生感应电动势来阻碍一次电流的变化,也就是说一次绕组所产生的磁通与二次绕组所感应的磁通是相反的。(增反减同:当原磁通量增加时,感应电流的磁场方向就与原磁场方向相反,当原磁通量减少时,感应电流的磁场方向与原磁场方相同。)表现在二次线圈上末端流进线圈,头流出线圈。这对于二次线圈的外部来说,头是正极,我们把这种情况称之为同名端。
    为什么同名端又称为减极性端?特别是一个“减”字。
    我们把互感器一次绕组接上电压U1,二次绕组感应一个电压U2。这时将一对同名端短接,则在另一对同名端测出的电压U=|U1-U2|。若U值是U1与U2之差,表明一次绕组与二次绕组的绕向是一致的。因为当两个头连接作一个线圈时,这个重新组合的线圈就不一个方向的缠绕了,而是有部分是反绕的。反绕线圈与正绕线圈线圈是有抵消的,抵消不就是“减”吗?即在磁心上是一个正绕另一个是反绕的,故称为“减”。
    综上所述:电流互感器的极性就是指某一瞬间一次绕组和二次绕组的电流方向关系。故也有下面的解释法:
    当一次线圈侧有电流从A端流入,X端流出,二次侧有电流从a流出,x端流入。我们就称A与a,X与x为同极性端,而A与x或X与a为异性端。因为从同极性端看进去,电流方向相反,故称为“减”。
    我国电流互感器和变压器是一样的,其绕组端子均采用“减极性”标号法。

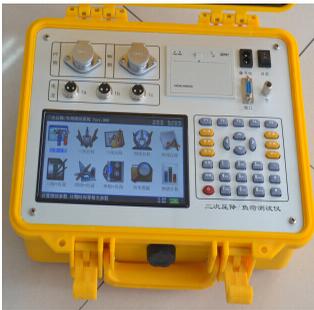

电流互感器二次回路负载及压降测试仪
