有没有遇到过，好不容易布线安装摄像机以后，一供电，没有监控图像！排查软件设置没有问题，摄像机本身没有问题，交换机没有问题，那就要考虑电源和线路了。线路有问题，有时候你有工程宝都不一定有用！还得用上最靠谱的工具：万用表。

     今天我们来说下，万用表如何检测电线电缆的断点。虽然新工程中线路有断点的情况概率很小，但是维修旧监控工程的时候，碰到的概率就很大。

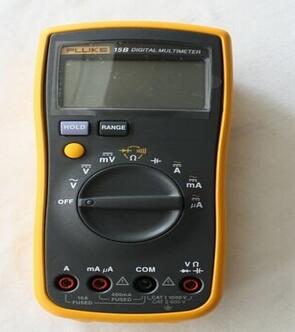

     现在普遍都用的是数字万用表了，前面我们发过，万用表的用法，这里就不进行基本的介绍了。

     线路的断点，检查的难度是：线路断点只是在线的内部，外部的绝缘皮包裹着，使断线的确切位置难以确定。

     那如何用万用表判断电线电缆断点呢？

     有人说，直接进行电阻测量，就可以呀。可以是可以，一测量，不通！那需要不断的把线缆剪断来逐步排除，麻烦不说，检查到的时候，线已经断十八段了！

     正确的测试线缆断点的方法，感应法和电容法。

     感应法：

     1，将电缆的导体芯悬空，并保证不会导致短路和触电事故发生；同时保证电缆尽量离接地体(如地面、设备等)远一些；

     2，在电缆中选择完好的绝缘芯，接通220VAC的相线(火线)，不接地线；

     3，如果用感应电笔，则手指接触电笔上感应触点，并在能明确带电体绝缘层外测试电笔是否正常。如果用数字万用表，将万用表置于20或200mV档，则在红表笔上套上较薄的塑料绝缘套，用手握住黑表笔；在明确带电体绝缘层外测试，并读数；然后移离带电体较远位置，并读数；比较两读数的差值，通常在带电体上应有较高的读数，如0.4mV，而远离带电体则较低，如0.15mV；记住此特征，可以开始测试了。

     4，紧靠电缆沿电缆测试，当发现感应电笔指示灯变暗，或万用表读数明显下降时，变化处即为断点。

     5，测试完成，注意放电。

     电容法：

     1，将电缆两端头所有绝缘芯导体、铠装层等悬空；

     2，分别在两端测量完好绝缘芯和有断芯绝缘芯对钢带(或第三芯完好绝缘芯)的电容值，并记录数值；此时，对应的完好绝缘芯的两端测得的电容值应非常接近；同一断芯两端电容值相加应略大于处于同样位置完好绝缘芯电容值，,说明只有一个断点，或多个断点但距离非常近；如果同一断芯两端电容值相加小于处于同样位置完好绝缘芯电容值，则说明断点至少有两处；

     3，根据断芯绝缘芯与完好绝缘芯的电容值进行比较计算，分别得到两端的长度，此时长度与实际长度可能有差别，下一步进行再校正。

     4，如果计算长度之和大于实际长度，多出长度值为负，如果小于实际长度则为正；再值用断芯绝缘芯的电容值，将差值分配，分得的长段修正长段，短段修正短段，则得到断点的实际位置。

---
