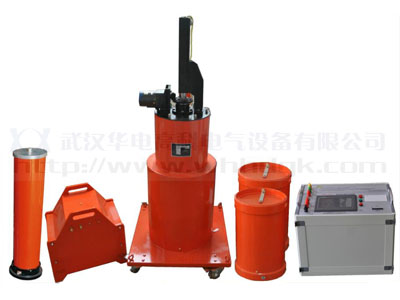

电力是现在发展重要经济，对于大型发电机、变压器、GIS、交联电缆等大容量试品的交流耐压试验，需要大容量的试验变压器、调压器以及电源。串联谐振耐压试验装置是迎合现在市场而出现的装置。根据具体情况分别采用串联、并联或串并联变频谐振的方法来进行现场试验。串联谐振试验装置主要用于现场3~500kV电压等级的GIS、电流互感器、断路器、高压套管、高压电缆等电力设备的交流耐压试验。

谐振试验装置按其原理可分为串联谐振、并联谐振和串并联谐振；按调谐方式可分为调整谐振、调容谐振和调感加调容谐振，其中串联谐振特别适用于现象高电压试验。串联谐振试验系统有哪些特点呢？

（1）利用串联谐振可在较低的电源电压和较小的电源容量下，获得较高的试验电压和较大的试验容量，品质因数愈高，所需电源容量小。

（2）输出电压和电流波形好。由于试验回路谐报电抗器L与被试电缆C_x处于谐振状态，此电路形成一个良好的滤波电路，相当于一个理想的带通滤波器，对谐振频率f_o的电流呈现很小的阻抗，而对其他频率的电流是高阻抗回路、所以，输出电压U_cx的波形为良好的正弦波形。

（3）自保护性能好。当试验回路达到谐振状态时，试验系统才有高电压输出。一旦被试品发生击穿或闪络，回路失去谐振条件、高、低压电路回路的电流反而减少，电压很快降到试验电压的1/Q，电抗器的电阻将限制短路电流，以此保护被试品和串联谐振装置免遭过电压的大电流，以此保护被试品和串联谐振装置免遭过电压和大电流的冲击，避免扩大烧损试品的击穿故障点，便于检修。

（4）串联谐振试验装置造价成本低。

（5）串联谐振试验装置由于是组合式，拆、装和运输方便，特别适合现场试验。

---
