范围

本作业指导书适用于真空断路器试验作业，包括交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。该试验的目的是判定真空断路器的状况，能否投人使用或继续使用。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

规范性引用文件

下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB1984交流高压断路器

JB3855  3.6-40.5kV户内交流高压真空断路器

GB50150电气装置安装工程电气设备交接试验标准

安全措施

为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电；进行交流耐压试验等高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

工作程序

1试验项目

真空断路器试验包括以下试验项目：

a) 真空断路器整体和断口间绝缘电阻；

b) 导电回路电阻；

c）合、分闸时间及同期性及合闸弹跳时间；

d）合分闸速度及分闸反弹幅值；

e）灭弧室的触头开距及超行程；

f）合闸接触器及合、分闸电磁铁的最低动作电压；

g) 路器主回路对地、断口间及相间交流耐压。

2试验方法及主要设备要求

2.1真空断路器整体和断口间绝缘电阻

2.1.1使用仪器

测量真空断路器整体和断口间绝缘电阻使用2500V兆欧表。

2.1.2试验结果判断依据

a) 对整体绝缘电阻参照制造厂规定或自行规定。

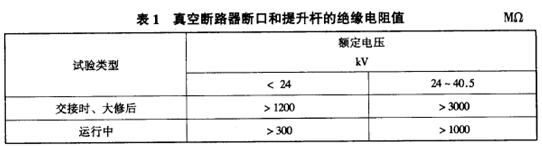

b) 断口和有机物制成的提升杆的绝缘电阻（MΩ）不应低于表1数值（20℃时）。

2.1.3注意事项

试验时应记录环境温度。

2.2导电回路电阻

2.2.1使用仪器

回路电阻测试仪（要求不小于100A)或双臂直流电桥。

2.2.2测量要求

将真空断路器合闸，将导电回路测试仪试验线接至断路器一次接线端上，注意电压线接在内侧，电流线接在外侧。

2.2.3试验结果判断依据

交接时和大修后导电回路电阻数值应符合制造厂的规定，运行中自行规定，建议不大于1.2倍的出厂值。

2.2.4注意事项

如采用直流压降法测量，则电流应不小于100A。

2.3合、分闸时间及同期性及合闸弹跳时间

2.3.1使用仪器

a) 可调直流电压源。输出范围：电压为0~250V直流，电流应不小于5A，纹波系数不大于3％。

b) 断路器特性测试仪1台，要求仪器时间精度误差不大于0.1ms，时间通道数应不少于3个。

2.3.2测量方法

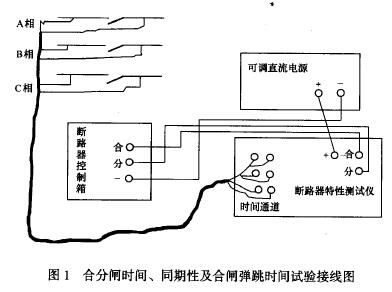

将断路器特性测试仪的合、分闸控制线分别接入断路器二次控制线中，用试验接线将断路器一次各断口的引线接人测试仪的时间通道。试验接线如图1所示。

将可调直流电源调至额定操作电压，通过控制断路器特性测试仪，对真空断路器进行分、合操作，得出各相合、分闸时间及合闸弹跳时间。三相合闸时间中的最大值与最小值之差即为合闸不同期；三相分闸时间中的最大值与最小值之差即为分闸不同期。

2.3.3试验结果判断依据

a) 合、分闸时间与合、分闸不同期应符合制造厂的规定。

b) 合闸弹跳时间除制造厂另有规定外，应不大于2ms。

2.3.4注意事项

试验时也可采用站内直流电源作为操作电源；对于电磁操作机构，应将合闸控制线接至合闸接触器线圈回路。

2.4合分闸速度及分闸反弹幅值

2.4.1使用仪器

a) 可调直流电压源。输出范围：电压为0~250V直流，电流应不小于5A,纹波系数不大于3％。

b) 断路器特性测试仪1台，要求仪器时间精度误差不大于0.lms,时间通道数应不i少于3个，至少有1个模拟输人通道。

2.4.2试验方法

本项试验可结合断路器合、分闸时间试验同时进行，将测速传感器可靠固定，并将传感器运动部分牢固连接至断路器动触杆上。对利用断路器特性测试仪进行断路器合、分操作，根据所得的行程一时间曲线求得合、分闸速度以及分闸反弹幅值。

2.4.3试验结果判断依据

a）合、分闸速度与分闸反弹幅值应符合制造厂的规定。

b）分闸反弹幅值一般不应大于额定触头开距的1/30

2.5灭弧室的触头开距及超行程

2.5.1使用仪器

游标卡尺

2.5.2试验方法

断路器处于分闸位置时，测量动触杆与某一基准面的距离L₁，同时测量超行程弹簧的长度L₃，将断路器合闸，再次测量动触杆与基准面的距离L₂，以及超行程弹簧的长度L₄。L₁与L₂之差即为该相的触头开距；L₃与L₄之差即为该相的触头超行程。

2.5.3试验结果判断依据

触头开距及超行程应符合制造厂的规定。

2.6合闸接触器及合、分闸电磁铁的最低动作电压

2.6.1使用仪器

可调直流电压源。输出范围：电压为0~250V直流，电流应不小于5A，纹波系数不大于3％。

2.6.2试验方法

将直流电源的输出经刀闸分别接入合闸接触器线圈或断路器二次控制线的合闸或分闸回路中，在一个较低电压下迅速合上并拉开直流电源出线刀闸，合闸接触器或断路器不动作，逐步提高此电压值，重复以上步骤，当合闸接触器可靠吸合或断路器正确动作时，记录此前的电压值。则分别为合闸接触器或合、分闸电磁铁的最低动作电压值。

2.6.3试验结果判断依据

a) 合闸电磁铁的最低动作电压不应大于额定电压的80%，在额定电压的80%~110％范围内可靠动作。

b) 分闸电磁铁的最低动作电压应在额定电压的30%~65%的范围内，在额定电压的65%~120%范围内可靠动作。当电压低至额定电压的30%或更低时不应脱扣动作。

c）对于电磁机构，合闸电磁铁线圈的端电压为操作电压额定值的80%（关合峰值电流50kA时为85％）时，应可靠动作。

2.7断路器主回路对地、断口间及相间交流耐压

2.7.1使用仪器

调压器、试验变压器、保护球隙、限流电阻，分压器等。

2．7．2试验方法

试验接线如图2所示。

Ty一调压器；T一试验变压器；R一限流电阻；r一球隙保护电阻；G一球间隙；Cx一被试品；C₁、C₂一电容分压器；V-电压表

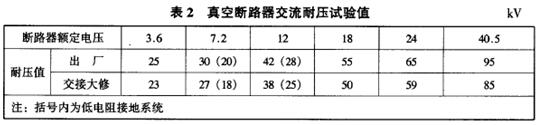

对断路器进行合闸对地、断口间以及相间进行耐压，时间为Imin，耐压值见表2。

2.7.3试验结果判断依据

试验中无击穿、闪络视为通过。

原始记录与正式报告

1对原始记录与正式报告的要求

a) 原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原始记录上注明使用的仪器设备名称及编号。

b)当记录表格出现某些“表格”确无数据记录时，可用“／”表示此格无数据。

c）若确属笔误，出现记录错误时，允许用“单线划改”，并要求更改者在更改旁边签名。

d) 原始记录应由记录人员和审核人员二级审核签字；试验报告应由拟稿人员、审核人员、批准人员三级审核签字。

e）原始记录的记录人与审核人不得是同一人，正式报告的拟稿人与审核／批准人不得是同一人。

f) 原始记录及试验报告应按规定存档。

---
