电容型验电器如何进行试验？具体如何操作

您的位置：首页 >> 服务支持 >> 技术文章

电容型验电器如何进行试验？具体如何操作，本文一一为你介绍。

电容型验电器的试验项目、周期和要求见表1：

表1 电容型验电器的试验项目、周期和要求

序号	项目	周期	要求				说明
1	起动电压试验	1年	起动电压值不高于额定电压的40%，不低于额定电压的15%。				试验时接触电极应与试验电极相接触
2	工频耐压试验	1年	额定电压 kV	试验长度 m	工频耐压 kV
			额定电压 kV	试验长度 m	1min	5min
			10	0.7	45	─
			35	0.9	95	─
			63	1.0	175	─
			110	1.3	220	─
			220	2.1	440	─
			330	3.2	─	380
			500	4.1	─	580

电容型验电器试验方法

1 验电器起动电压试验

高压电极由金属球体构成，在lm的空间范围内不应放置其他物体，将验电器的接触电极与一极接地的交流电压的高压电极相接触，逐渐升高高压电极的电压，当验电器发出“电压存在”信号，如“声光”指示时，记录此时的起动电压，如该电压在0.15～0.4倍额定电压之间，则认为试验通过。

2 工频耐压试验

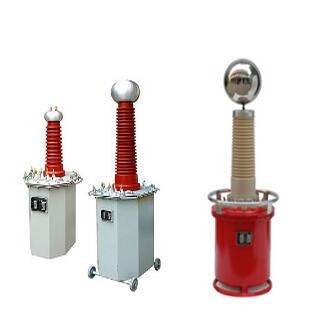

工频耐压试验装置

高压试验电极布置于绝缘杆的工作部分，高压试验电极和接地极间的长度即为试验长度，根据表1中规定确定两电极间距离，如在绝缘杆间有金属连接头，两试验电极间的距离还应在此值上再加上金属部件的长度，绝缘杆间应保持一定距离，以便于观察试验情况。接地极和高压试验电极以宽50mm的金属箔或用导线包绕。

对于各个电压等级的绝缘杆，施加对应的电压。对于10～220kV电压等级的绝缘杆，加压时间lmin；对于330～500kV电压等级的绝缘杆，加压时间5min。

缓慢升高电压，以便能在仪表上准确读数，达到0.75倍试验电压值起，以每秒2％试验电压的升压速率至规定的值，保持相应的时间，然后迅速降压，但不能突然切断，试验中各绝缘杆应不发生闪络或击穿，试验后绝缘杆应无放电、灼伤痕迹，应不发热。

若试验变压器电压等级达不到试验的要求，可分段进行试验，最多可分成4段，分段试验电压应为整体试验电压除以分段数再乘以1.2倍的系数。
