绝缘电阻测试仪测试电阻或电阻率测试受影响的原因

您的位置:首页 >> 服务支持 >> 技术文章

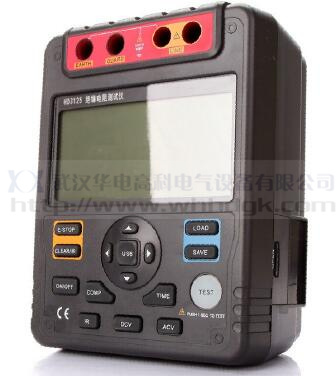

数字式绝缘电阻测试仪

绝缘电阻测试是利用专业的测试仪器来完成,也就是我们常说的兆欧表。绝缘电阻测试仪器在现场一般被分类为绝缘电阻测试仪。这类中的一些测试仪器是 多功能的,除了绝缘电阻测试之外,还可用来进行其它测量。尽管在过去使用专用 的兆欧表,但是利用数字多用表(DMM)、兆欧表、绝缘测试多用表或耐压测试仪可以完成绝大多数的绝缘测试测量。所有的 这些仪器都具有不同的名称,但都可以被 称为绝缘电阻测试仪。影响电阻或电阻率测试的主要因素有哪些?

a.环境温湿度

      一般材料的电阻值随环境温湿度的升高而减小。相对而言,表面电阻()对环境湿度比较敏感,而体电阻()则对温度较为敏感。湿度增加,表面泄漏增大,体电导电流也会增加。温度升高,载流子的运动速率加快,介质材料的吸收电流和电导电流会相应增加,据有关资料报道,一般介质在70C时的电阻值仅有20C时的10%。因此,测量材料的电阻时,必须指明试样与环境达到平衡的温湿度。

b.测试电压(电场强度)

 介质材料的电阻()值一般不能在很宽的电压范围内保持不变,即欧姆定律对此并不适用。常温条件下,在较低的电压范围内,电导电流随外加电压的增加而线性增加,材料的电阻值保持不变。超过一定电压后,由于离子化运动加剧,电导电流的增加远比测试电压增加的快,材料呈现的电阻值迅速降低。由此可见,外加测试电压越高,材料的电阻值越低,以致在不同电压下测试得到的材料电阻值可能有较大的差别。

值得注意的是,导致材料电阻值变化的决定因素是测试时的电场强度,而不是测试电压。对相同的测试电压,若测试电极之间的距离不同,对材料电阻率的测试结果也将不同,正负电极之间的距离越小,测试值也越小。

 c.测试时间

用一定的直流电压对被测材料加压时,被测材料上的电流不是瞬时达到稳定值的,而是有一衰减过程。在加压的同时,流过较大的充电电流,接着是比较长时间缓慢减小的吸收电流,最后达到比较平稳的电导电流。被测电阻值越高,达到平衡的时间则越长。因此,测量时为了正确读取被测电阻值,应在稳定后读取数值或取加压1分钟后的读数值。

另外,高绝缘材料的电阻值还与其带电的历史有关。为准确评价材料的静电性能,在对材料进行电阻()测试时,应首先对其进行消电处理,并静置一定的时间,静置时间可取5分钟,然后,再按测量程序测试。一般而言,对一种材料的测试,至少应随机抽取35个试样进行测试,以其平均值作为测试结果.

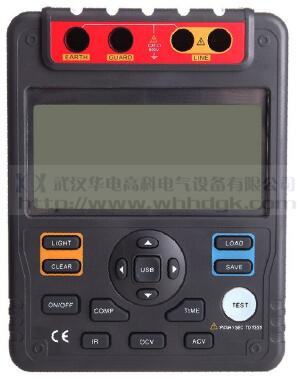

数字式绝缘电阻测试仪


d.测试设备的泄漏

在测试中,线路中绝缘电阻不高的连线,往往会不适当地与被测试样、取样电阻等并联,对测量结果可能带来较大的影响。为此:

为减小测量误差,应采用保护技术,在漏电流大的线路上安装保护导体,以基本消除杂散电流对测试结果的影响;

高电压线由于表面电离,对地有一定泄漏,所以尽量采用高绝缘、大线径的高压导线作为高压输出线并尽量缩短连线,减少尖端,杜绝电晕放电;

采用聚乙烯、聚四氟乙烯等绝缘材料制作测试台和支撑体,以避免由于该类原因导致测试值偏低。

e.外界干扰

高绝缘材料加上直流电压后,通过试样的电流是很微小的,极易受到外界干扰的影响,造成较大的测试误差。热电势、接触电势一般很小,可以忽略;电解电势主要是潮湿试样与不同金属接触产生的,大约只有20mV,况且在静电测试中均要求相对湿度较低,在干燥环境中测试时,可以消除电解电势。因此,外界干扰主要是杂散电流的耦合或静电感应产生的电势。在测试电流小于10-10A或测量电阻超过1011欧姆时;被测试样、测试电极和测试系统均应采取严格的屏蔽措施,消除外界干扰带来的影响。

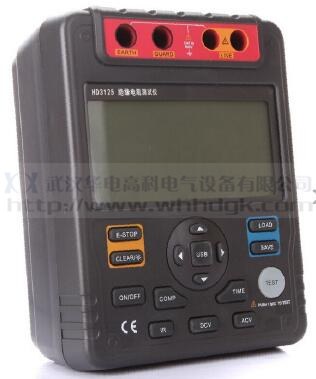

数字式绝缘电阻测试仪
