问：电厂设备厂用110V直流系统接地出现故障如何解决？

故障现象：

厂用6kV、PC、MCC系统及重要负荷控制回路基本采用直流110V，每段直流屏母线上均装设绝缘监察选线装置，当发生直流系统接地故障时，绝缘监察选线装置能准确检测出故障回路并在上位机报警。

答：处理方法：正常时，测量直流110V系统正对地为+55V左右、负对地为-55V左右，当发生接地故障时，故障相对地电压为0，先确认出是正接地还是负接地。在没有专用仪器确认接地负荷的情况下，只能通过依次断开负荷直流控制回路开关的方法来进行确认，直至接地相电压恢复为止。

发生此类故障常有以下几种情况：

1）、经常操作的开关，机械部分与直流电缆摩擦，导致绝缘破坏。

2）、直流电缆接线虚、脱落，导致接地。

3）、就地控制箱内直流回路有进水的可能（如潜水泵的液位控制回路）。

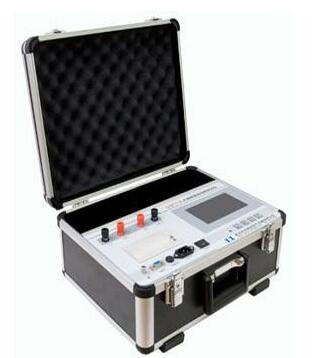

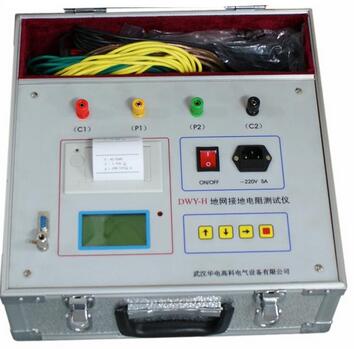

DWY-H大型地网接地电阻测试仪是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）的多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

 地网接地电阻测试仪特点：

1.测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量。

2.抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。20V工频干扰电压带来的误差仅为0.002Ω。

3.精度高。可用来测量接地阻抗很小的大型地网。

4.功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。

5.可测量现场干扰，方便用户估计测量误差。

6.具备断线报警功能，避免了错误测量。

---
