回路电阻测试仪是开关控制设备回路电阻的测量。也是安全测试设备,不要用与变压器安全测试以及电力安全。回路测试仪能够在100A到600A电流的情况下测出和显示回路或接触电阻,并进行存储。
目前,接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷,在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定,以确保试验结果准确。回路(接触)电阻测试仪阻测试仪采用数字电路技术和开关电路技术制作,是用于开关控制设备的接触电阻、回路电阻测量的专用设备,测试电流采用国家标准GB763推荐的100A直流,可在100A/200A电流的情况下直接测得回路电阻或者接触电阻,并直接显示。

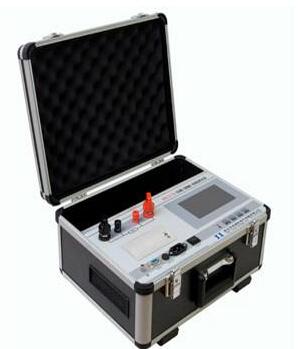

回路电阻测试仪是测量直流电阻的仪器,但与通用的直流电阻测试仪(如直流电阻表、微欧计、直流低阻表等)有所区别。特别是生产商给直阻仪的名称等。武汉华电高科HLY(100A/200A)-H回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004,采用高频开关电源技术和数字电路技术相结合设计而成。
