电力安全变压器直流电阻测量的注意事项

您的位置:首页 >> 服务支持 >> 技术文章

   电力设备测量变压器绕组的直流电阻是出厂、交接和预防性试验的基本项目之一,也就是变压器日常试验和故障后的重要检查项目。在进行变压器直流电阻测量时需要注意哪些事项呢?首先我们理解什么是变压器直流电阻测量。

   《规程》中规定变压器绕组直流电阻的测量是在大修时、无励磁分接开关变换分接头后,经出口短路和1-3年1次等必试项目。通过直阻测量,可以检查引线的焊接或连接质量、绕组有无匝间短路或开路以及分接开关的接触是否良好等情况。

   1. 测量变压器绕组时,应注意记录测量时的温度,对于新安装好尚未带电运行的变压器,应将变压器上层温度作为变压器绕组的温度。在线圈温度稳定的情况下进行测量,要求变压器油箱上、下部的温度之差不超过5℃。且为了与出厂及历次测量的数值比较,应将不同温度下测量的直流电阻换算到同一温度,以便于比较。
   2. 由于变压器线圈存有电感,测量时的充电电流不太稳定,一定要在电流稳定后再计数,提高一次回路直流电阻测量的正确性和准确性。必要时需采取缩短充电时间的措施。
   3. 感应电势的影响会使测量结果出现分散性,大型变压器之相绕组由于磁路有联系,当测完一相而测量一相时,由于试验接线和顺序混乱,会使前一相的充电电势和两相的感应电势相反,根据楞次定律和法拉第电磁感应定律,此感应电势产生的感应电荷必将影响其充电电流,从而导致测量的电阻发生变化,由于测量顺序的分散及不确定性,从而引起测量结果误差及分散性。
   4. 剩磁的影响:剩磁会对充电绕组的电感值产生影响,从而使测量时间增长,从而对测量产生影响。同时大型变压器绝缘采用夹层绝缘较多,由于剩磁存在,在做变压器局部放电等试验时会出现局部强电场。造成故障,因此对大型变压器绕组进行直流电阻测量时应控制充电电流在1.0A左右,从而减小剩磁。

   5. 引线电阻对各相绕组直流电阻的影响:由于变压器各相绕组的引线长短不同,可能导致其不平衡率超标,其中a、c两相绕组的直流电阻受引线的影响最大。引线和套管导杆或分接开关之间连接不紧,都可能导致变压器直流电阻不平衡超标。

   6. 导线质量对绕组直流电阻的影响:某些变压器绕组的导线的铜和银的含量低于国家标准规定限额。并且有些导线截面尺寸偏差不同,都可能导致绕组直流电阻不平衡超标。
   7. 分接开关接触不良造成变压器直流电阻超标。
   8. 绕组断股
   变压器运行中受到短路电流冲击后易发生断股,从而导致其直流电阻不平衡率超标。此时及时 测量其直流电阻可及时发现故障,及时检修。

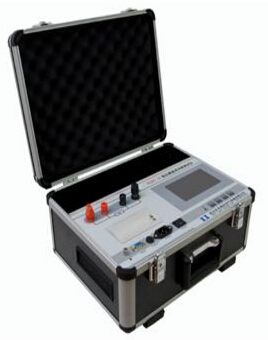

变压器直流电阻测试仪

   武汉华电高HZC-X系列直流电阻测试仪专门用于测试变压器、电机、互感器等感性设备的直流电阻。仪器操作简单,测试全过程由软件控制完成,测试数据稳定快速准确,具有完善的反电势保护功能和现场抗干扰能力,适用于配电变压器到大型电力变压器等电力设备的直流电阻测试。


  有关变压器直流电阻测试信息咨询、技术资料等欢迎致电:027-87771780 点击了解更多详细方案
