断路器导电回路电阻标准参考值

您的位置：首页 >> 服务支持 >> 技术文章

【导读】断路器导电回路电阻是标志断路器质量的主要参数之一,其值的大小直接影响到断路器通载额定工作电流时的温升以及短路状态下的动热稳定性。回路电阻测试仪在电气设备预防性试验规程中有明确标识的参考值。本文又武汉华电高科技术提供的断路器导电回路电阻标准参考值。

断路器导电回路电阻标准参考值
（电气设备预防性试验规程）

型号	每相回路电阻（μΩ）	型号	每相回路电阻（μΩ）
SN1-10	<95	DW1-60G	200
SN2-10G	75	SW1-110	700
SN4-10	50—60	SW2-110I	180
SN4-20	50—60	SW3-110	160
SN4-10G	20	SW4-110	300
SN4-20G	20	SW6-110	180—220
SN5-10	100	SW2-220	400
SN6-10	80	SW4-220	600
SN10-35	<75	SW6-220	<400
DW1-35	550	SW7-220	<190
DW1-60	500	KW1-220	400
DW3-110	1100—1300	KW2-220	170
DW2-110	800	KW3-220	110
KW1-110	150	KW4-220	130
KW3-110	45	DW2-220	1520
KV4-110A	60	DW3-220	1200
DW3-110G	1600—1800	SW6-330	≯600

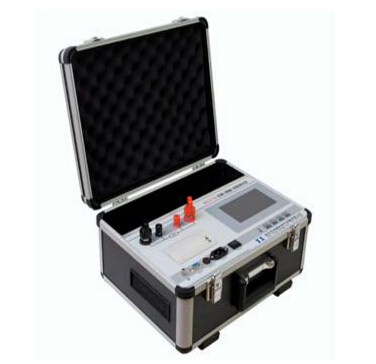

武汉华电高科HLY（100A/200A）-H回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成.是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB763推荐的100A直流，（现可达200A），可在100A（200A）电流的情况下测量被试品的接触电阻及回路电阻。回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。

回路电阻测试仪
