A、并联电容器测量
     进行测试前，应按使用要求正确连接电源线及信号电缆。



     1、将测试电压电缆一端接到仪器测试电压输出端子④、⑦上；
     2、将测试电流信号电缆插在仪器测试信号输入插头③上；
     3、接好测试仪器220V电源线；

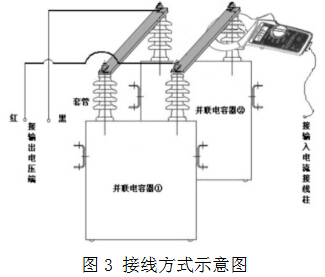

     4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形电流取样表卡在所需测量的单台电容器的套管处；
     5、闭合仪器电源开关⑧；
     6、将面班上的“功能开关”置于“电容测量”，最后将“电压输出开关”置于“通”的位置即进行电容测量，液晶屏幕上显示的数据即是测量结果
     7、将钳形电流表取下，卡于另一台需测量的电容器上，直至该相测量完毕。
     8、测试结束后，切断电源，并将面板上所有开关恢复到测试前的状态，拆除所有接线。
     B、电抗器电感测量
     1、接线方法同测量电容时一样，只是被测试品为电感；
     2、开机按【确认】后屏幕显示主菜单画面，将光标移至【设置】处，进入第3屏设置参数，将【等效阻抗】设为【串联  电感】模式。按【确认】键并存入设置值，回到主菜单。
     3、将光标移至【测量】处，按确认进入测量状态。
     4、将【电压输出开关】置于【通】的位置即进行电感测量。
     C、电感测量注意事项
     1、被测电感的Q值越高，测量准确度越高。
     2、因仪器测试电压较高，测量小电感量电感时（10mH以下），测试时间不宜过长，在测试结果稳定后尽快关断电压输出开关，以免大电流损坏仪器电源和被测试品电感。

---
