使用氧化锌避雷器在线测试仪时输入电流电压经过数字滤波后，取出基波，然后用投影法计算出阻性电流基波峰值Ir1p=Ix1p.cosφ，因基波数值稳定，故目前普遍采用Ir1p衡量避雷器性能。

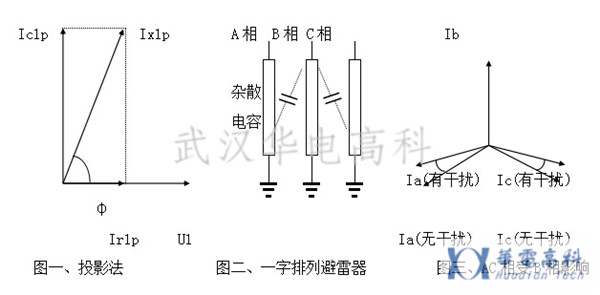

    总电流基波峰值Ix1p在电压基波U1（E1）方向投影为Ir1p，在垂直方向投影为Ic1p，φ为电流电压基波相位角，其中包含选定的补偿角度(图一)。因此，用φ和Ir1p均能直观衡量MOA性能。

    相间干扰

    现场测量时，一字排列的避雷器(十二)，中间B相通过杂散电容对A、C泄漏电流产生影响，使A相φ减小，阻性电流增大，C相φ增大，阻性电流减小甚至为负，这种现象称相间干扰(图三)。

    一种方法是补偿相间干扰：假设Ia、Ic无干扰时相位相差120°，假设B相对A、C相干扰是相同的；

    将电压取B相，电流取C相，测得φ1=φcb；再将电流取A相，测得φ1=φab；则C相电流与A相电流之间的相位差φca=φcb-φab；

    选择校正角φ=(φca -120°) / 2，将此值在主菜单中置入仪器即可；

    选择好相序，仪器会根据所选相序自动进行角度补偿（A相加φ，B相不要补偿即选0，C相减φ）。

    这种方法实际上对A、C相阻性电流进行了平均，也有可能掩盖问题。因此还是建议考核没有边相补偿的原始数据。现场的干扰可能是复杂的，如果不能进行合理补偿，则建议记录没有补偿的原始数据(即补偿角度为0)，从阻性电流的变化趋势判断避雷器性能。

    如果允许，可以只给待测相加电，以取得绝对数据。而试验室测量不必考虑相间干扰。

    避雷器性能判断

    避雷器性能可以从阻性电流基波峰值Ir1p判断，但从电流电压角度Φ判断更有效，因为90°-Φ相当于介损角。如果规定阻性电流小于总电流的25%，对应的φ为75°；

    无相间干扰时：

    有相间干扰时，产生误差：

    实际测量时应考虑此误差影响，尽管有此相间干扰误差，但判断MOA性能还是可行的。如仅用Ir1p判断，在90°附近会有若干倍的变化，此时不如直接查看角度更合理。

    实际应用过程中注意

    由于本仪器可以三项同侧，自动补偿，所以使用时候特别方便。上边所说的相间干扰等问题在三相同侧的时候已经由仪器自动计算出来，不需要试验人员计算。总之，使用本仪器时候，只要接好测试线，打开仪器测试就可以。所有的问题仪器已经解决了。
