当电缆测试出断路点、短路点测试出现如何判断？如果检测出某一电缆有断路故障，某两根电缆有短路故障，故障点在何处呢？如果判断呢？下面分别做简要说明。

     （1）断路故障点检测

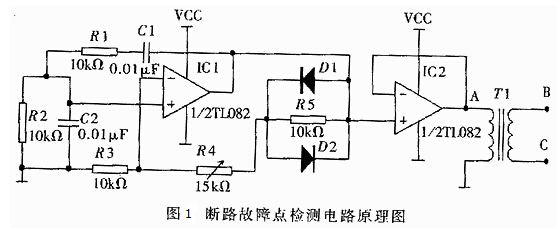

     电路原理图如图1。IC1及周期元件组成典型文氏桥式正弦波振荡电路，如图1设计的参数，振荡频率f约为1.6kHz。图1中IC2作跟随吕，起隔离作用，提高电路带负载的能力；两个二极管利用其非线性以达到自动稳幅的效果。后加的输出变压器是为检测短路故障点需要，检测断路故障点时可以不用。

     将有断路故障的电缆芯线一端接入A点，将一个盒式录音机的放音磁头靠近此电缆线，打开录音机，将其沿着电缆线移动，录音机中可以听到音频信号。到断路点以后，音频信号无法传来，录音机中听不到音频信号，这样就可以判断出断路点的位置，需注意的是：当检测多芯线缆某一根断路故障时，其余芯线最好接地，以减小分布电容的影响，样检测的效果较好。

     （2）短路点检测

     将有短路故障的两根电缆芯线分别接入B、C处，仍用录音机磁头靠近故障电缆线，并沿着电缆线移动，录音机中可以听到音频信号。到短路点以后，则听不到音频信号，这样可以判断出短路点的位置（以录音机原理可生产一种便携式控测器）。
