变频谐振手动/半自动试验通用的操作方法

您的位置:首页 >> 服务支持 >> 技术文章

     变频谐振手动/半自动试验通用的操作方法。首先要正确按照接线示意图及相关要求连接试验回路,在现场设置试验警示标记,正确设置各项试验参数。
     变频谐振手动/半自动试验:

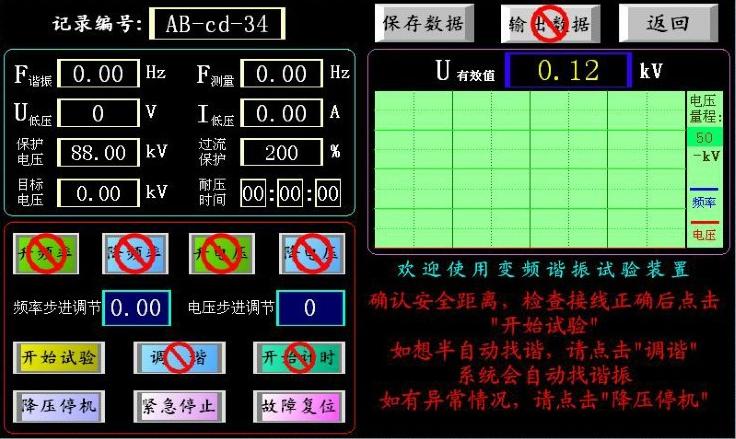

     进入首页界面界面,点击“手动试验”,进入下图1界面,点击“开始试验”, 则可以进行手动/自动调频、手动升降压。

变频谐振操作图1

图一

变频谐振操作图2

图二

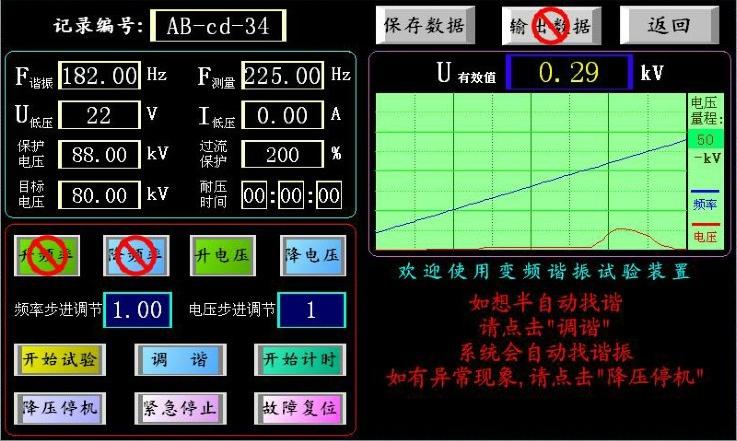

      半自动试验:点击“调谐”,则自动调谐,调谐完成后点击电压“升电压”,“降电压”手动升压。注意:在点击“调谐”前,先要设置“频率步进调节”,“电压步进调节”,否则不会自动调谐。

变频谐振操作图3

图三

     手动试验:点击频率“升频率、降频率”,则手动调谐,调谐完成后点击电压“升电压、降电压”手动升压。注意:在点击“升频率”,降频率,“升电压”,“降电压”前,先要设置“频率步进调节”,“电压步进调节”,否则不会“升频率”,降频率,“升电压”,“降电压”点击不动。

变频谐振操作图4

图4

     资料查询及输出试验结果

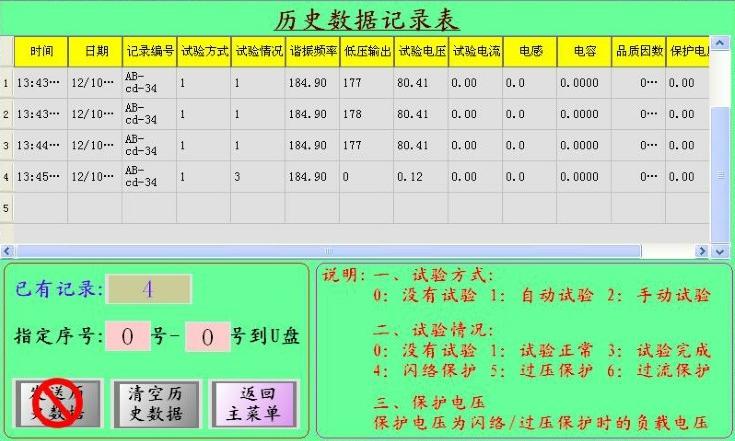

     进入首页2界面,点击“文件管理”,进入资料界面,可以调阅历次试验记录,如图5。

变频谐振操作图6

图五

     在自动试验或手动试验时,必须点击“保存数据”,才能保存当次试验值,如没有点击“保存数据”,则不会保存实时数据。用U盘插入USB接口,点击“发送历史数据”,可将历史数据保存到U盘,点击“发送历史数据”后台,等1min后方可拔出U盘,否则历史数据保存不到U盘。通过我公司自编的软件,在电脑上可生成"Excel"文件。

     以上就是变频谐振手动/半自动试验通用的操作方法,了解更多信息可在线与我们联系。
