回路电阻测试仪发展趋势以及特点

您的位置:首页 >> 服务支持 >> 技术文章

     目前,接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷,在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定,以确保试验结果准确。
     回路(接触)电阻测试仪采用数字电路技术和开关电路技术制作,是用于开关控制设备的接触电阻、回路电阻测量的专用设备,测试电流采用国家标准GB763推荐的100A直流,可在100A/200A电流的情况下直接测得回路电阻或者接触电阻,并直接显示。本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求以及《JJG1052-2009 回路电阻测试仪、直阻仪》的要求。

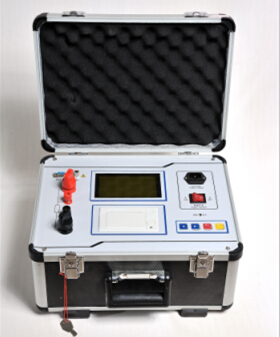

回路(接触)电阻测试仪


      基本原理
     回路(接触)电阻测试仪采用典型的四线制测量法。以期提高测量电阻(尤其是低阻)的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流,然后,将所获得的数据(包括测试电压、当前的测试电流等)进行处理,得到实际电阻值。

     华电高科主要经营电气设备、电子产品、仪器仪表制造、安装;计算机软件开发;电子元器件、电线电缆、五金交电批发等串联谐振实验装置、绝缘耐压测试设备、避雷器电缆测试设备、继保/回路测试设备、开关断路器检测设备、蓄电池/直流测试设备等。华电高科供应电力检测设备、高压试验设备、电力实验设备、电力检修设备等产品,真正的为客户创造价值、节省费用。
有关产品购买、信息咨询、技术资料等欢迎致电::027-87771780 或是 点击这里马上咨询
