继电保护测试的交流试验-武汉华电高科

您的位置:首页 >> 服务支持 >> 技术文章

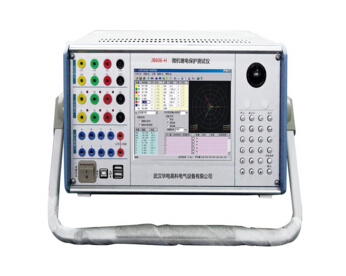

微机继电保护测试仪

     继电保护测试在对常规继电器和保护系统进行试验时,在不同测试场合需对不同的多个变量进行变化,并且需要记录时间,交流试验可满足这方面的需要。本文武汉华电高科专家介绍:
     变量:本试验中,各相输出均为交流量,可变化的变量有:
     Ua量值,Ua相位;               Ia量值,Ia相位;
     Ub量值,Ub相位;               Ib量值,Ib相位;
     Uc量值,Uc相位;               Ic量值,Ic相位;
     频率。
     设定量:各变量的初值、变化步长值(可正可负)
             哪些量参与变化,需参与变化的变量其“1”标志打开
             手动试验/自动试验
     旋动光标到各项进行设定:各设定量中,数据项按数据输入法进行输入,切换直接按动旋钮进行切换。设定完毕,移动光标选定“确认”、再选定“开始”即开始试验。此时,在屏幕下部将弹出被试验继电器的接点状态图。
     手动试验时使用“▲”、“▼”键或旋动旋钮控制各量以各自步长加减,观察显示屏上被测元件的动作情况,其接点闭合或打开时屏幕上即显示出动作时间和返回时间,以及各相应输出量(Ua、Ub、Uc、Ia、Ib、Ic)的有效值与相位角(即为被测元件的动作值和返回值)。
     自动试验时各量自动增加,继电器接点动作时各量停留在动作点位置等待下一步操作,此时按一下“▲”或“▼”键或“正向”、“反向”旋动旋钮一格,试验将按所给的方向再次自动加减,直至下一次变位。如此可以反复不断地按各个方向进行自动试验,测定各项动作值、返回值等。
     开入量:测量时,被测元件的接点可接入任一路开关量输入端子中。
     开出量:两路输出节点,一路跟踪试验的过程,在试验“开始”时闭合,试验“停止”时断开;另一路跟踪试验数据的变化,即在试验开始后第一次按“▲”或“▼”按钮时闭合,试验“停止”时断开。
     注意:1.交流电压每相可输出110V。当需要较高输出电压时,可将两通道串联使用,如Ua输出100V,00、Ub输出100V,1800,则Uab输出为200V。
     注意:2.若输出较大电流时,请尽量用较短、较粗的接线,以减小试验回路电阻。
     注意:3.请勿较长时间停留在输出较大电流状态,以免损坏仪器和被测设备。
     注意:4.自动试验时自动变化时间间隔约为0.3秒,若测试时间继电器或其他动作时间较长的继电器,则测出的时间将会不正确,请改用手动变化方式测试。
