高压开关动特性测试仪配备两种测速传感器，分别在不同情况下使用。两种传感器通过一根传感器信号线，连接到仪器的“速度传感器”插座上。以下是介绍高压开关动特性测试仪两种传感器的安装方法：

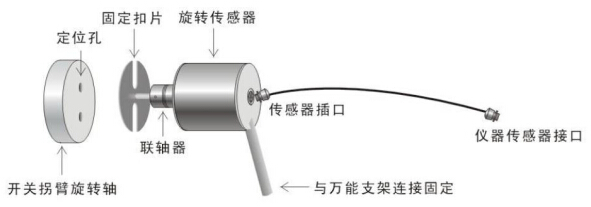

    旋转传感器
    通用式传感器适用于传感器作直线运动时的测速，有些开关，尤其是进口和合资开关，直线传动部分被封闭在开关本体里面，通用传感器找不到安装地点。开关厂家出厂做速度试验时，在开关分合指示器或旋转轴上做试验，此种情况选用旋转传感器。

    安装注意：旋转传感器的轴应尽量与开关旋转轴保持同心，否则传感器旋转有阻碍，测出曲线的毛刺会很重，影响测试数据的准确。

    直线传感器
    如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。
    直线传感器有三种规格，分别是50mm、200mm和300mm。
    50mm直线传感器用于真空开关行程速度的测量;
    200mm、300mm用于SF6开关行程，速度的测量，此两种传感器为非标准配置。
    以某型号真空开关为例，如下图。直线电阻传感器在安装时，要保证传感器运动轴能够直线运动，用磁性万能支架固定好传感器。对于SF6开关、油开关，方法类似。

    提示：直线传感器因其现场安装的烦琐性，不是本产品的常规配件，用户可根据需要，针对不同的开关，自己设计安装支架，保持传感器的拉杆与开关动触头的运动平行和同步，可以很精确地测出开关的运动行程及相应的速度。
