直流高压发生器正确的使用以及认识

您的位置:首页 >> 服务支持 >> 技术文章

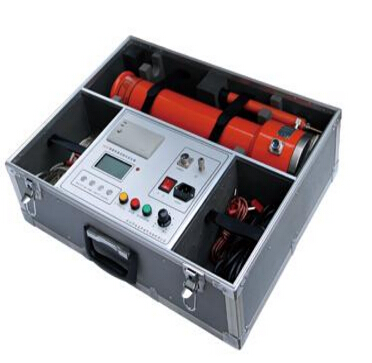

直流高压发生器

直流高压发生器使用前应检查连接电缆不应有断路和短路现象,倍压筒不应有凝露现象。然后将倍压筒与控制箱用五芯电缆连接好,倍压筒和控制箱必须保持足够距离。用不小于2.5mm²的铜线将被试品、倍压筒和控制箱三者可靠接地,倍压筒高压输出端经微安表与被试品连接好。接通电源开关,然后设定好所需电流、电压的最大值,将升压电位器沿反时针方向旋转回到零位,,高压灯亮时再沿顺时针方向慢慢调节升压电位器,同时注视电流表、电压表数值,直到达到所需电流、电压值时为止。如需要输出当前电压的0.75倍值时,只要按下0.75U按键,输出便自动下降到当前电压的0.75倍值,不必调节升压电位器。选择全自动氧化锌避雷器和油浸式变压器测量功能,可以直接自动测试,并打印实验报告及保存实验报告

(注1),到设定时间后仪器便自动切断输出并报警。如要终止试验,可按绿灯键及停止键或关掉电源来关闭输出。

(注2):当发生器带负载时,75%按键按下后,应按下复位键后方能使75%键弹起。否则会损坏设备。

直流高压发生器操作步骤

● 控制箱上的显示灯、开关、旋钮等已标清楚,看此操作说明时请参照控制箱的面板上元器件名称使用。

●倍压筒底盘侧面有(四)五芯插座为联接控制箱电缆之插座,底盘侧面有铜接线柱为接地端子作连接地线用。

●附带的高压屏蔽电流表为数显微安表,表顶端上的插孔为连接被试品的线插孔,同时也作为电源开关,不用时请拔掉插头,就自动关闭电源。换电池时请将后盖旋下,换好后请将后盖旋紧。
