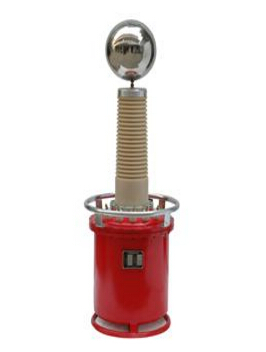

充气式试验变压器适用于现场工作及频繁移动的工作条件下使用。充气式试验变压器是交直流两用，巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换HYDQ是工频高压交流输出还是高压直流输出。在这我们主要介绍充气式试验变压器的串激组合试验接图。

    ① 充气式试验变压器的串级接线图

    注：串激连接线必须按接线标识方向接线，否则无输出电压。
    ②充气式试验变压器概述
    为了方便电力系统的现场等级的试验，我们专门设计和生产用多台轻型试验变压器串激组合试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。
    ③充气式试验变压器工作原理
    高压试验装置，除最高电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。
由控制台（箱）供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ级和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。
    补充说明：
    1、K1、K2为试变的低压输入端子，与控制部分的输出端子相互连接；
    2、K3、K4为试变的测量（仪表）端子，与控制部分的仪表端子相互连接；
    3、K5为试变的高压尾，与试变的接地端及控制部分的接地端相互连接。
    4、若需分压器、微安表和放电球隙、限流电阻等附件请另行订购 。
    5、变压器器身、控制部分、高压尾、仪表要良好接地，否则会造成设备的损坏并危及生命安全。
    6、微安表都是正极接被试品，负极接限流电阻。
    7、试验做完后，一定要用放电棒放电，以免残余电荷危及生命。
