真空断路器管的型号不同的真空灭弧室按用途、参数、开断容量可分为断路器用真空灭弧室、负荷开关用真空灭弧室、接触器用真空灭弧室、重合器用真空灭弧室和分段器用真空灭弧室。其结构形式均由气密绝缘外壳、导电回路、屏蔽系统、波纹管等部分组成。

真空灭弧室的基本结构

（1）气密绝缘系统：由玻壳（或陶瓷壳）及动、定端盖板、不锈钢波纹管组成气密绝缘系数，起气密绝缘作用。

（2）导电回路：主要由一对触头（电极），动、定触头做，动、定导电杆组成，起接通与断开回路的作用。

（3）屏蔽系统：该部分通常由环绕触头四周的金属屏蔽筒构成，主要作用是防止触头在燃弧过程中产生的大量金属蒸汽和液滴喷溅、污染绝缘外壳的内壁，造成管内绝缘强度下降。其次还可以改善管内电场分布，并吸收电弧能量，冷凝电弧生成物，提高真空灭弧室开断电流的能力。

（4）波纹管：波纹管是由厚度为0.1~0.2mm的不锈钢制成的薄壁元件，是真空灭弧室的一个重要的结构零件，它使动触头在真空状态下运动成为可能，是保证真空灭弧室机械寿命的重要零件。真空灭弧室在安装、调整及使用过程中，应避免波纹管受过量的压缩，过量的拉开，以确保波纹管的使用寿命。

真空开关管的真空处理是通过专门的抽气方式进行的，真空度一般达到1.33×10^-3~1.33×10^-7Pa。

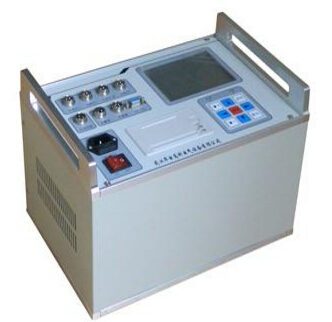

断路器动作特性分析仪
