电缆故障测试电缆故障探测步骤

您的位置：首页 >> 服务支持 >> 技术文章

电缆故障测试，电缆故障探测步骤？武汉华电高科专业电力试验设备，在这里为你解答电缆故障探测步骤。电缆故障探测步骤如下：

（1）先用兆欧表从两端探测故障。

（2）数据分析，对所测得的绝缘电阻进行分析。例如A侧测得为10Ω，B侧测得为250MΩ，则A侧是短路接地，B侧则没有短路，故从B侧进行探测较好。

（3）故障定位。可以根据各种方法的适用范围（表1-21），对具体的故障使用不同的方法，在粗测后还要进行精确定位。

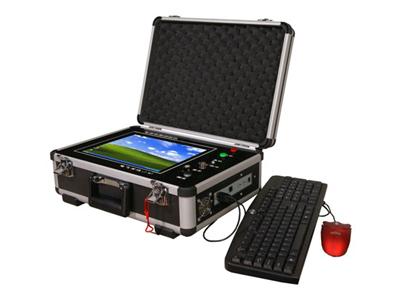

近年来，我国也开发了不少新的电缆故障探测仪。如GZC-H智能型电缆故障测试仪，采用最新的USB通信接口，采集信号稳定，主机自动选择采样频率,25MHz，最高达100MHz五种频率供您选择，既能提高测试精度，又能满足不同长度电缆的测试要求。软件实现故障自动搜索，距离自动显示，双游标移动可精确到0.15米，提高了测试精度。电缆故障探测方法如表1-21所示。

表1-21 电缆故障探测方法

名称	方法		标准	并联故障（短路）	串联故障（断路）
终端测量技术	电桥法	Murry法	用电缆长度灵敏度	低电阻（≤200Ω）
	电桥法	电容电桥	用导体对外套的电容	高电阻	高电阻
	雷达（脉冲）法		产生一个短时脉冲	低电阻（≤200Ω）	高电阻
	共振法		产生一个持续波	底电阻	高电阻
追踪技术	电流追踪法		直流，交流	底电阻
	音频		传播声音	底电阻
	冲击		传播高能脉冲	高和底电阻	高电阻
	大地梯度		电位降	低电阻（大约到100kΩ）
