线圈电感测试有哪些测试方法

您的位置:首页 >> 服务支持 >> 技术文章

    线圈电感测试有哪些测试方法?武汉华电高科专业生产电力测试设备,产品型号丰富,多项新型专利,选电力测试设备就找武汉华电高科。

    1.交流电桥法测量线圈电感

用交流电桥法测且电感的测量线路比较多,而且测量的方法比较麻烦,现将测量程序简单归纳如下:

(1)按照被测量线圈及Q值选择所使用交流电桥的种类。

(2)将被测量线圈接入电桥的被测量的接线端子上,链接线应尽量短而粗。

(3)选择合适的倍率。

(4)反复调节各旋钮,使电桥达到平衡。

(5)根据各旋钮的指示数量来计算被测线圈电感值。

2.伏安法测量线圈电感(推荐方法)

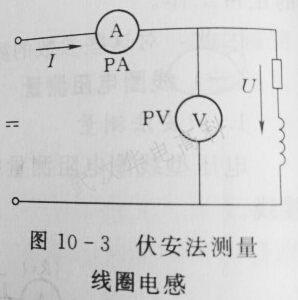

(1)测量线路按图10-3接线。

QQ截图20160524153814

(2)接入直流回路,测量线圈的直流电阻R(在工频电源时,线出的交流电阻与直流电阻近似相等)。

(3)按产品标准规定的电流值施加于线圈,测量线圈两端电压降。

(4)按Z=U/I计算线圈的阻抗值。

(5)按下式计算线圈的电感值

QQ截图20160525095940
