如何测量变压器绕组或电机线圈直流电阻

您的位置:首页 >> 服务支持 >> 技术文章

  测量变压器绕组直流电阻的目的的:检查绕组接头的焊接质量和绕组有无匝间短路现象;电压分接开关的各个位置接触是否良好及分接的实际位置是否相符;引出线有无断裂,多股导线并绕组是否有断骨等情况。变压器在大修时或改变分接头位置后,或者出口故障短路后,需要测量绕组连同套管一起的直流电阻。测量方法如下:

  (1)电流、电压表法。又称电压降法,其原理是在被测电阻中通以直流电阻,测量该电阻上的电压降,根据欧姆定律即可算出被测量电阻值。由于电流表和电压表的内阻对测量结果产生影响,所以它们被接入测量电路的方式应慎重考虑。

  (2)平衡电桥法。它是一种采用电桥平衡的原理来测量直流电阻的方法,常用的平衡电桥有QJ23A单臂和QJ44双臂电桥两种。测量变压器的直流电阻时,应在变压器停电并拆去高压引线后进行。对大型大容量电力变压器,因RL串联电路的充电时间常数很大,使得每次测量需很长时间来等候电流、电压表指示稳定,因而工作效率很低,这样可大大缩短测试时间。测量变压器线圈直流电阻的标准是:对于1600kVA以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出线的绕组,线间差别一般不大于三相平均值的1%,对于1600kVA及以下的变压器,相间差别一般不大于三相平均值的4%,线间差别一般不大于三相平均值的2%,与以前相同部位测得值比较,其变化不应大于2%。

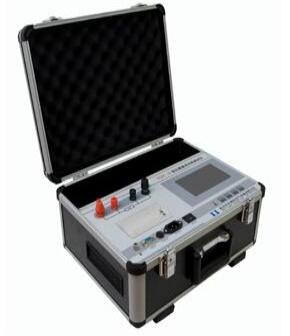

变压器直流电阻测试仪

   直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要,我公司利用自身技术优势研制了HZC系列流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现直阻的快速测量。


      华电高科主要经营电气设备、电子产品、仪器仪表制造、安装;计算机软件开发;电子元器件、电线电缆、五金交电批发等,生产销售串联谐振实验装置、绝缘耐压测试设备、避雷器电缆测试设备、继保/回路测试设备、开关断路器检测设备、蓄电池/直流测试设备等。华电高科供应电力检测设备、高压试验设备、电力实验设备、电力承装(承修、承试)设备等产品,二十年累积行业经验将为更多用户提供可靠的帮助,武汉华电高科愿与您携手共赢,一起成长!
电力检测设备信息咨询请致电:027-87771780 或是 点击这里马上咨询
