变压器分接开关故障引发的事故往往带有突发性,预防事故发生应从检测等多方面入手。那么变压器有载开关测试有哪些测试技术?

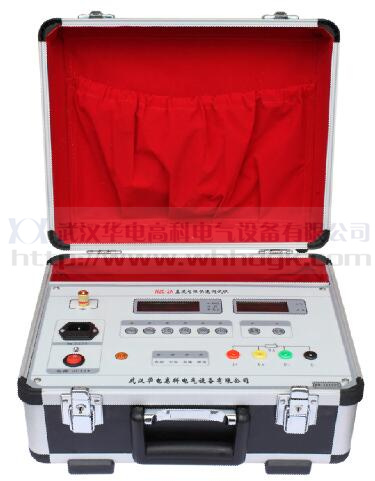

1.直流电阻测试与电压比测试。和无励磁分接开关一样,当开关的动、静触头接触不良时(较严重情况),通过测试直流电阻也可以发现缺陷。另外,通过测试电压比曾经发现过新改造变压器分接引线接错的情况。
2.有载分接开关切换过渡过程测试。测试方法对于动、静触头松动、储能弹簧老化、过渡电阻烧损等故障比较有效。
3.在线监测技术。变压器有载调压分接开关中的多种故障表现为部件过热,如开关关合不到位或触头接触不良,使接触电阻增大,触头稳定升高,并形成恶性循环。监测局部过热的传感技术受到很多因素的限制;发热部位通过密封在设备外壳内,红外传感技术受限;发热部位通常密封在设备外壳内,红外传感技术受限;发热部位常处高电位,热电偶、热敏元件等接触传感方法受限;因是局部过热,反映在整个邮箱的温度变化不敏感;此外,变压器有载调压分接开关在正常工作状态下存在燃弧,油的色谱分析也很困难。

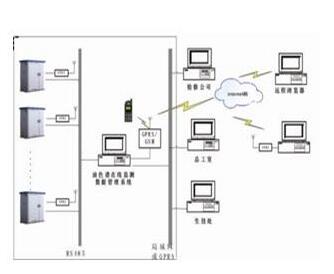

一种在线监测方法是根据分析开关油箱外壳的不同位子的温度数据来分析判断,该法的灵敏度取决于箱内局部过热对油箱整体温度的影响及气候环境、设备负荷大小等复杂因素。总之,目前变压器有载调压分接开关内部局部过热的信号传感和在线检测还缺少简单有效的手段。

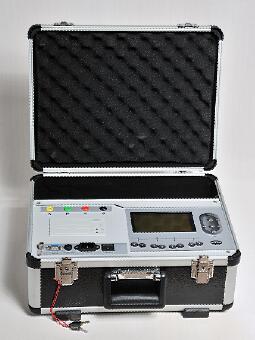

变压器分接开关故障引发的事故往往带有突发性,预防事故发生应从检测等多方面入手。严格出厂试验、提高检修质量、加强预防性试验都是测试手段。BYKC-H+变压器有载分接开关测试仪是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制,通过设计的精密测量电路,可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。
