BDCZ-H 配电变压器绕组材质检测装置

变压器绕组材质识别装置的主要功能是装置用于开展配电变压器绕组铜铝材质识别检测,测试配电变压器绕组材质属性,为配电变压器入网及在运设备质量控制提供依据

装置采用非接触方式加热配电变压器绕组出线端子导电杆(排)同步测量配电变压器绕组端子电气参数,程序自动判别输出判断绕组材质属性。

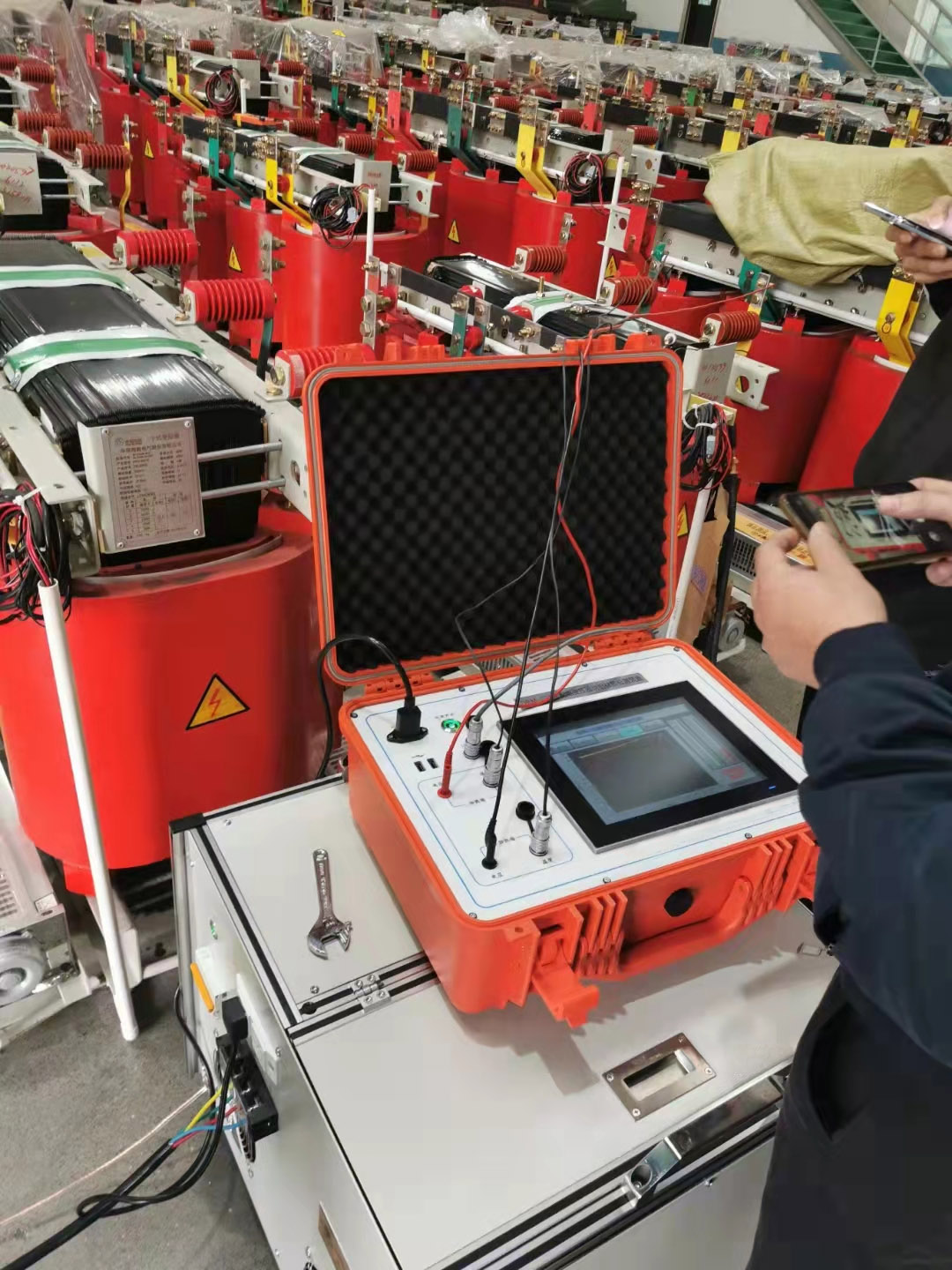

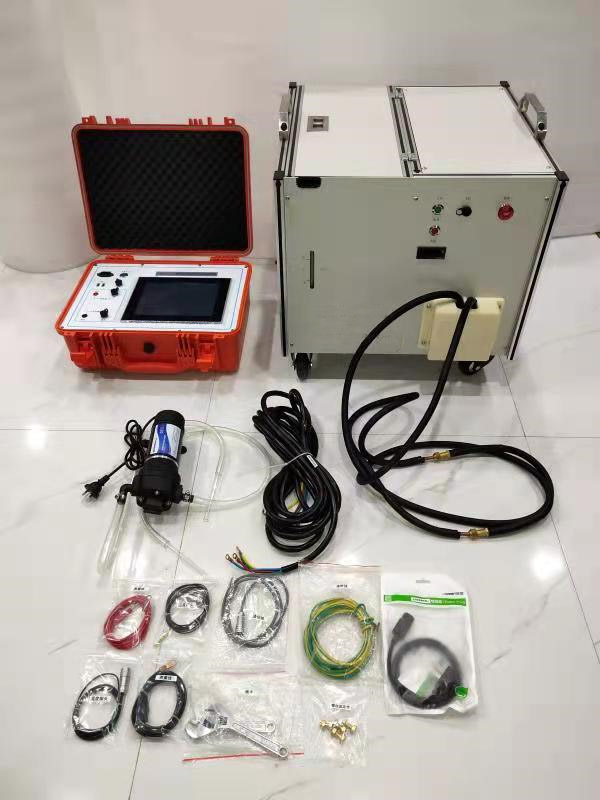

装置包括非接触加热装置、测量控制箱(含电气参数及温度测量、控制器、测量软件),控制箱采用工业触摸屏操作,输出结果在触摸屏直接显示。


变压器绕组材质识别装置的主要功能是装置用于开展配电变压器绕组铜铝材质识别检测,测试配电变压器绕组材质的属性,为配电变压器入网及在运设备质量控制提供依据。

技术参数

技术指标

1)系统工作电源:380V±10%,50Hz

2)工作环境温度:-10+50

3)工作相对湿度:5%-90%,无凝露状况(25

4)海拔高度:2000m

5)控制显示器:工业触摸屏,尺寸10.4"

6)温度测量:测量范围为0-100℃,精度±2

7)加热装置:非接触式无损加热,加热时不破坏变压器原有结构,升温速率不小于8分,绕组端子最高加热温度不大于100℃

8)测量软件功能:控制非接触加热过程;实时显示温度和电气参数曲线直接输出绕组材质属性(铜、铝)诊断结果

产品描述

 工作原理

非接触加热:装置采用电磁感应加热当感应线圈中通过高频交流电时,在感应线圈内外将产生与电流变化频率相同的交变磁场。金属工件放入感应圈内,在磁场作用下,邻近工件内就会产生与感应圈频率相同而方向相反的感应电流感应电流沿工件表面形成封闭回路称为涡流涡流将电能变成热能将邻近工件表面迅速加热。

绕组识别原理:将两种不同的导电材料的两端连接起来形成一个完整的回路,接点温差会使整个回路之间产生电压差,根据铜铝金属热电效应特性,判断出配电变压绕组材质。
